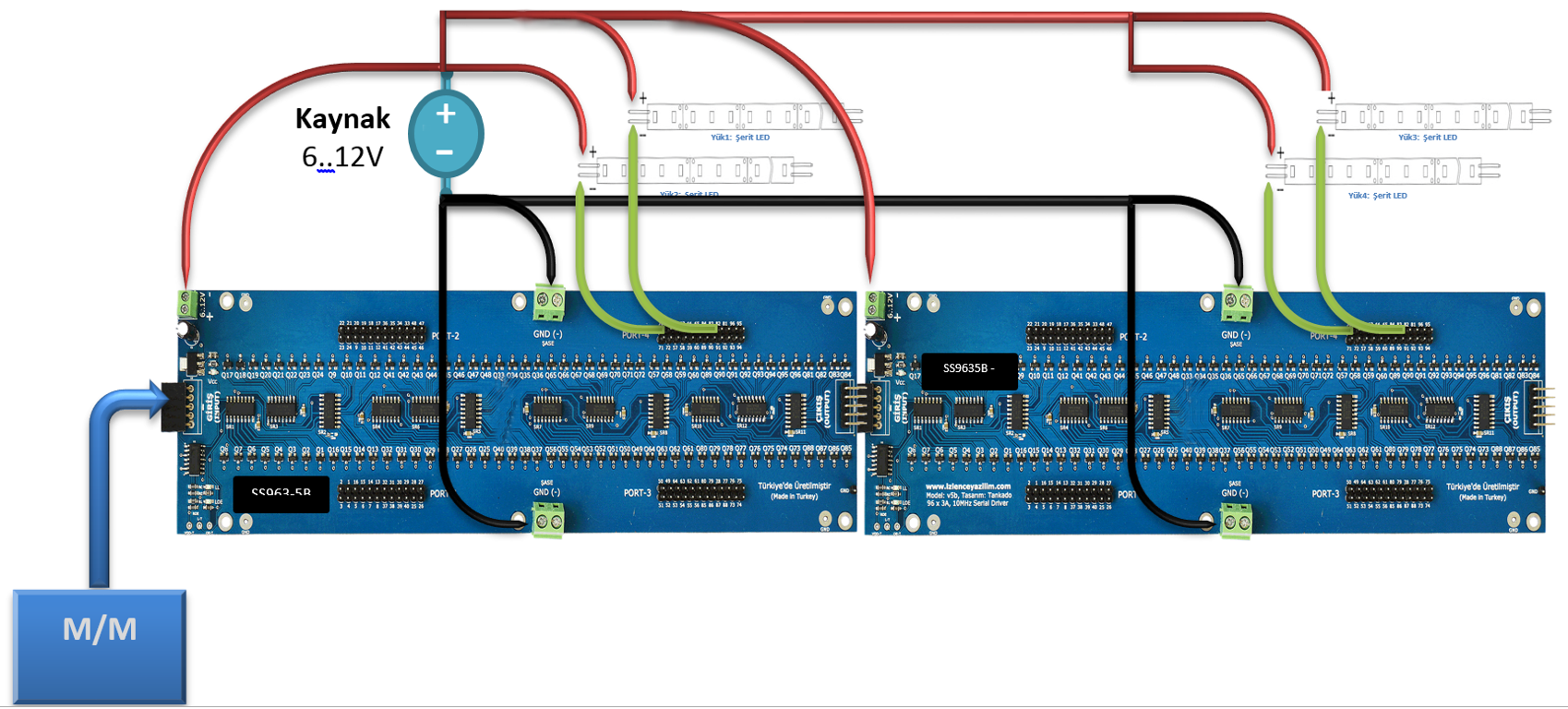

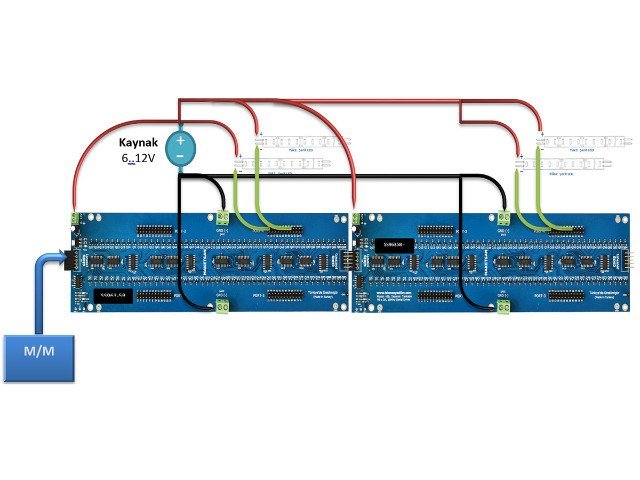

SS963 giriş ve çıkış kontrol konnektörleri ile art arda (kaskat) bağlanarak çıkış sayısı artırılabilir. En fazla 100 adet SS963 art arda bağlanarak tek bir mikrobilgisayar ve mikrodenetleyicili sistem ile kontrolü sağlanabilir. Yukarıdaki bağlantı şemasından da görülebileceği gibi; tüm SS963’lerin enerji besleme terminalinin (B) anotuna kaynağın anotu ve tüm şase terminallerine de (E,F)kaynağın katotu (eksi kutup) bağlanmıştır.
Kaskat bağlantıda elde edilecek çıkış frekansı her bir kaskat’da bölünmektedir. Normalde 260KHz olan çıkış frekansı bu 2 kartın bağlanması durumunda 130KHz’e düşer.
Kaskat bağlantıda kartlar arası bağlantıları (A ve D) sağlayan konnektörlerin doğru ve sıkı şekilde birbirine geçtiğinden emin olunuz. Böyle durumlarda kartları vida delikleri aracılığı ile hareketsiz bir zemine sabitlemeniz yerinde olacaktır.
