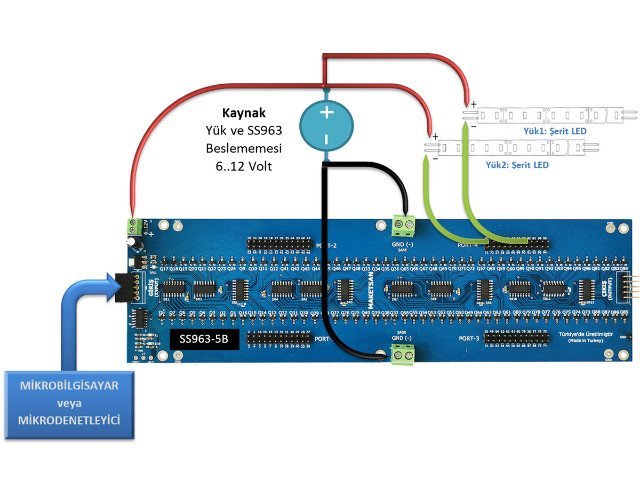

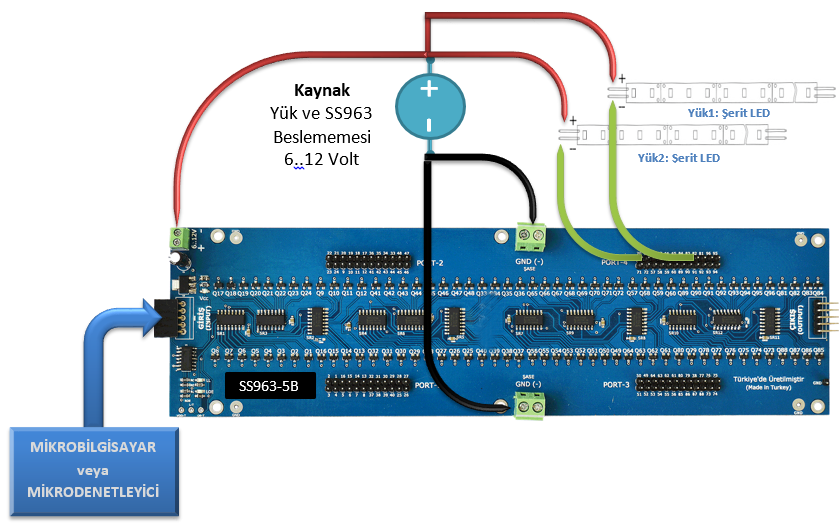

Resimdeki şemasında tek bir güç kaynağı kullanılmıştır. Eğer kontrol edeceğiniz yükler 6 ile 12 volt (SS963 v5C için üst limit 30v dur) arasında ise güç kaynağını SS963’ün beslemesi içinde kullanabilirsiniz. Bu durumda kaynağın anotunu (+ kutup) kart besleme girişinin (B terminali) anotuna bağlayabilirsiniz. Bağlantıyı yaparken B terminalinin katotuna (- kutup) bağlamamaya dikkat ediniz. Aksi halde güç kaynağının ve SS963’ün zarar görmesine neden olabilirsiniz. (Bu risk SS963 v5C için ortadan kaldırılmıştır)
Bu tarz bir bağlantıda SS963’ün kararlı çalışabilmesi için iyi bir regülasyona ve güç kapasitesine sahip DC güç kaynağı kullanmak gereklidir. Ani ve aşırı güç değişimlerini ancak iyi bir güç kaynağı sağlayabilir. İhtiyaç duyduğunuz akım kapasitesinin 1,5 katını ve daha fazlasını karşılayabilecek bir güç kaynağı kullanmanızı tavsiye ediyoruz.
