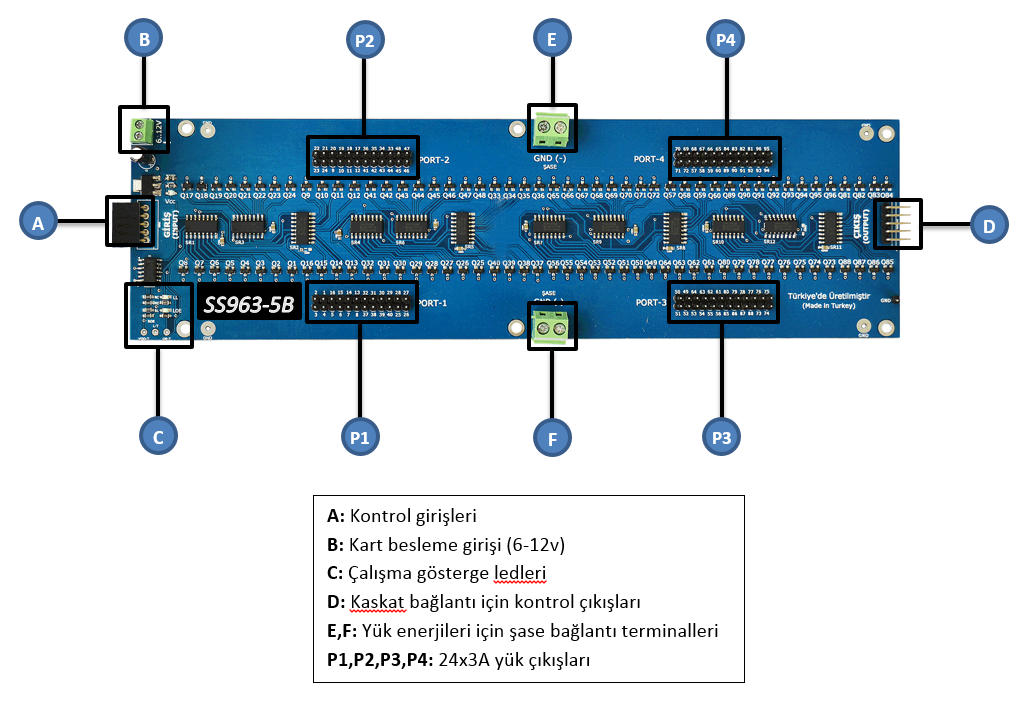

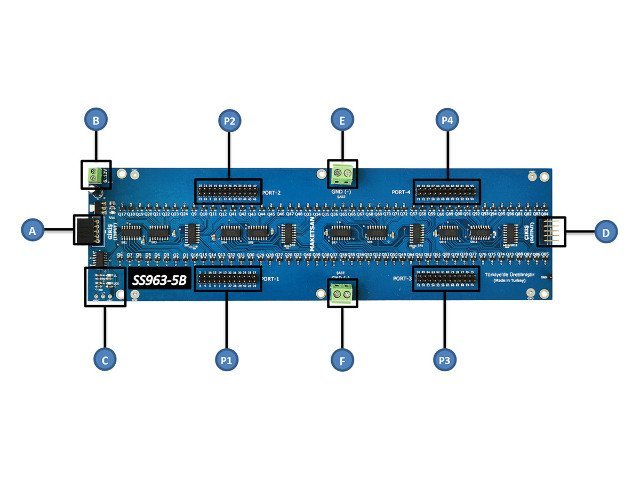

- Kontrol Girişleri (A)
Kontrol girişleri çıkışları kontrol etmek üzere gönderilen sayısal verinin giriş karta giriş yaptığı noktadır. Gönderilecek veri 96’bit uzunluğunda sayısal bir işaretten (Serial Data) ibarettir. İşaretin kartta ilerleyebilmesi için bu işarete eşlik eden bir saat sinyalinin (Clock) de bulunması gerekir. Kontrol girişi (A) uygun biçimdeki sayısal veriyi gönderecek bir mikro denetleyicili veya mikro işlemcili sisteme bağlanır.
- Kart Besleme Girişi (B)
Kartın ihtiyaç duyduğu çalışma gerilimini oluşturmak üzere enerji beslemesi bu terminalden yapılır. Besleme terminaline 6 ile 12 volt arasında ve en az 50mA akım kapasitesine sahip bir enerji kaynağı bağlanır. Enerji kaynağının yeterli akım kapasitesine ve iyi bir DC regülasyona sahip olması çıkış kontrollerinin kararlı olarak gerçekleştirilebilmesi için en önemli unsurdur.
- Çalışma Göstergeleri (C)
SS963-5B modelinde 3 adet gösterge led’i bulunmaktadır. Bu ledler’den Vcc led’i kartın besleme geriliminin sağlandığını ve kartın enerjilendiğini ifade eder. LL etiketli led ise karta gönderilen her bir 96’bit lik verinin alınıp çıkışlara aktarıldığı sırada ışık verir. LOE led’i düşük lojikte gösterim yapar var ve çıkışlar aktif olduğunda sönük konuma geçer.
- Kaskat Bağlantı Konnektörü (D)
SS963-5B çıkış sayısını artırmak amacıyla art arda bağlanabilir. İhtiyaç duyduğunuz çıkış sayısını elde etmek için A ve D konnektörleri birbirine bağlanarak genişletme sağlanır.
- Şase Bağlantı Terminalleri (E ve F)
SS963-5B yüksek akım kapasitesine sahip bir seri sürücüdür. Her bir çıkışı 4.4 Ampere kadar çıkış verebilen yapısı ile kontrol edilecek yüklere şase/katot enerjisi sağlar. SS963-5B ortak katotlu çıkaşlara sahiptir. Enerji kaynağının katotunun (eksi kutup) bu terminallere yeterli kalınlıkta bir kablo ile bağlanması beklenir.
- Yük Çıkışları (P1, P2, P3 ve P4)
Kontrol edilecek yükler bir IDC (2x12 pin 2.54mm) konnektör vasıtasıyla bu çıkışlara bağlanır. Her bir çıkış 3A akım kapasitesine sahiptir. Gerekli durumlarda bu çıkışlara 4.4A’e kadar yük bağlanabilir.
