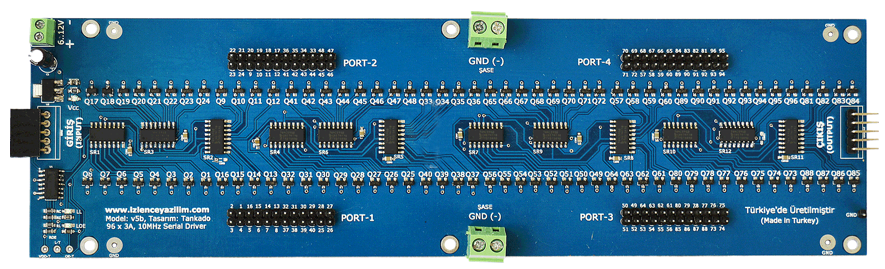

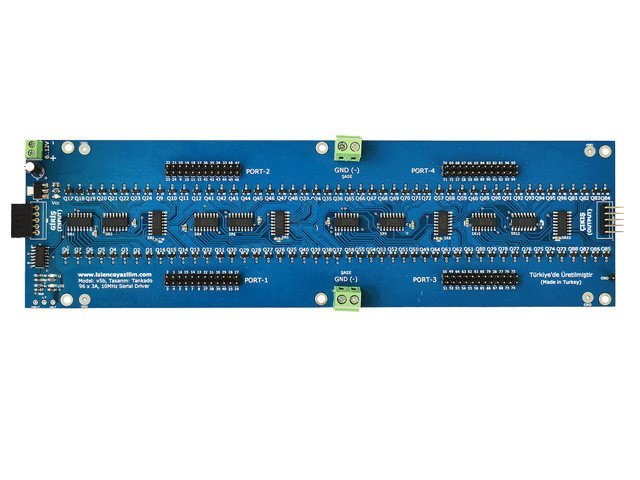

Ürüne Genel Bakış
SS963 seri sürücü, yüksek verimlilikle çalışan güç sürücü bir karttır. SS963 seri sürücü, özellikle şerit led, RGB Led ve röle gibi binlerce elektronik yükü güvenli ve hızlı bir şekilde kontrol etmeyi sağlar. SS963 temel olarak kontrol girişinden seri biçimde aldığı 96 bit’lik veriyi hızlı bir şekilde çıkışlarına aktarır. Tamamen Türk mühendisler tarafından tasarlanmış ve yerli imkanlar ile Türkiye’de üretilen kartımız 0.5watt gibi çok düşük güç tüketimi ile megahertz’ler seviyesinde hızlarda yüksek verimlilikle çalışır.
SS963, 100MHz’e kadar aldığı veriyi her bir çıkışına 1MHz hızında aktarabilir. Bu hız her bir çıkışın birbirinden bağımsız olarak saniyede 260 bin kez konum değiştirebilmesine imkan sağlar. Bu yönüyle istenen çıkış hızları, giriş veri frekansı ile sağlanarak PWM gibi yöntemlerle ışık parlaklığını ayarlamaktan istenen motor devir hızlarını sağlanabilmesine olanak verir. Her bir çıkış azami 4.4 akım kapasitesine sahiptir ve her bir çıkış ile üç çipli bir şerit led’in 10metresi güvenli şekilde sürebilir.
SS963 yüksek frekanslı akımlarda çalışabilme kabiliyeti ile adım motorlarının da (step motor) kontrol edilebilmesini sağlar. Tek bir SS963 ile 24’e kadar adım motorunun kontrolü gerçekleştirilebilir.
Özellikler
- PCB boyutu: 6.9 cm x 23.0 cm
- Kart boyutu: 6.9 cm x 24.9 cm
- 96 adet 3A (4.4A max) çıkış
- 1 adet seri giriş
- Ufak boyut (7cm X 22cm)
- Standart bağlantı yuvaları (IDC konnektör)
- Geniş çıkış çalışma gerilimi aralığı (0-30V)
- Mikrodenetleyicili sistemlerle uyumluluk (Arduino, NetDuino, MSP430, STM32, Teensy, BeagleBone, MinnowBoard, VoCore)
- Mikroişlemcili sistemlerle uyumluluk (Raspberry Pi, Banana Pi, Intel Galileo)
Teknik Özellikler
- 100% CMOS teknolojisi
- Besleme voltajı 6v (en az) 12v (en fazla)
- Ters polarma koruması
- Besleme aşırı akım koruması (100mA sigorta)
- Besleme ani dalgalanma (spike) koruması
- Güç tüketimi ~50mA
- Kontrol giriş sayısı 4
- Veri giriş sayısı 1
- Giriş verisi uzunluğu 96 bit
- Çıkış sayısı x96
- Her bir çıkış akımı 3A (normal) 4.4A (en fazla)
- Her bir çıkış voltajı 12v (normal) 30v (en fazla)
- Toplam çıkış akımı 100A (en fazla)
- Veri giriş frekansı 10Mhz (normal), 25Mhz (en fazla)
- Her bir çıkış frekansı 104KHz (normal), 260KHz (en fazla)
- Kaskat bağlanabilme (X * 96)
- Güç indikatör led’i
- Veri işleme indikatör led’i
- Aşırı güç koruma sigortası
- Elektro manyetik girişim koruması (Anti EMI )
- Test noktaları (Data, Clock, Latch, Besleme)
