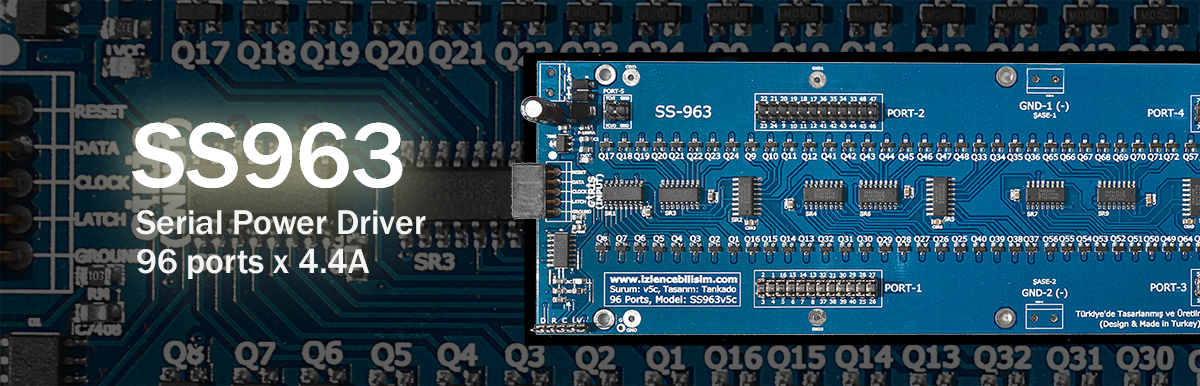

SS963 - Seri Sürücü Kartı


  • Stok Kodu: serikart5
  • Marka: İzlence
  • Fiyat: 6500 TL

  • 96 adet 3A (4.4A max) çıkış
  • Ters polarma koruması
  • 100% CMOS teknolojisi
  • Güç tüketimi ~50mA
  • Çıkış voltajı 3.3-30v
  • Her bir çıkış akımı 3A (nominal) 4.4A (en fazla)*
  • Sınırsız Kaskat bağlanabilme (X * 96)

Ürünümüzü Farklı Kılan Özellikler

  • GÜÇLÜ: Tek bir porta 15 metre şerit led (4.4Amper) bağlayabilme
  • PRATİK: Tek seferde 24 şerit led kolayca bağlayabilme ayırabilme
  • EKONOMİK: Tek kart ile 96 şerit led'i kontrol edebilme
  • UZUN ÖMÜRLÜ: "0" sıfır ısınma ve şerit led'in ömrünü uzatma
  • ÇEVİK: Elektriksel ters bağlantı ve dalgalanma koruması
  • ESNEK: Onbinlerce led'i kontrol edebilme
  • KAPASİTE: 3.3volt'dan 30volt'a kadar yükleri kontrol edebilme
  • YERLİ: %100 stres testi yapılmış yerli üretim



SS963 seri sürücü, yüksek verimlilikle çalışan bir güç sürücü karttır. SS963 seri sürücü, özellikle şerit led, RGB Led ve röle gibi binlerce elektronik yükü güvenli ve hızlı bir şekilde kontrol etmeyi sağlar. SS963 temel olarak kontrol girişinden seri biçimde aldığı 96 bit’lik veriyi hızlı bir şekilde çıkışlarına aktaran bir MOSFET sürücüdür.

Tamamen Türk mühendisler tarafından tasarlanmış ve yerli imkanlar ile Türkiye’de üretilen kartımız 0.5watt gibi çok düşük güç tüketimi ile megahertz’ler seviyesinde hızlarda yüksek verimlilikle çalışır.

SS963, 100MHz’e kadar aldığı veriyi her bir çıkışına 1MHz hızında aktarabilir. Bu hız her bir çıkışın birbirinden bağımsız olarak saniyede bir milyon kez konum değiştirebilmesine imkan sağlar. Bu yönüyle istenen çıkış hızları, giriş veri frekansı ile sağlanarak PWM gibi yöntemlerle ışık parlaklığını ayarlamaktan istenen motor devir hızlarını sağlanabilmesine kadar değişik amaçlarla kullanılabilir.  Her bir çıkış azami 4.4 akım kapasitesine sahiptir ve her bir çıkış ile üç çipli bir şerit led’in 10metresi güvenli şekilde sürebilir.

SS963, Maket Mimarlığı sektöründe çokca kullanılan şerit led'leri sürmek için özel olarak tasarlanmıştır. 6 yıldır sektöre hizmet veren şirketimiz; sektör çalışanlarının başlıca sorunlarının özellikle şerit ledlerden kaynaklandığını görmüştür. Kullanılan şerit ledlerin teknik özelliklerine ve döşendikleri ortamın fiziksel koluşullarına bağlı olarak şerit ledler zamanla elektriksel mukavemetlerini (ortam sıcaklığı, besleme kaynağının türü ve şeridin kalitesine bağlı olarak) yitirerek ilk günkü parlaklarını yitirebilmektedir. SS963 şerit ledlerin beslemesini otomatik olarak optimum seviye tutacak şekilde tasarlanmıştır. Böylece uzun yıllar geçse dahi parlaklıklarını ve renklerini ilk günkü gibi muhafaza edebilmektedir.

SS963 yüksek frekanslı akımlarda çalışabilme kabiliyeti ile adım motorlarının da (step motor) kontrol edilebilmesini de sağlar. Tek bir SS963 ile 24’e kadar adım motorunun kontrolü gerçekleştirilebilir.

Özellikler

  • PCB boyutu: 6.9 cm x 23.0 cm
  • Kart boyutu: 6.9 cm x 24.9 cm
  • 96 adet 3A (4.4A max) çıkış
  • 1 adet seri giriş
  • Standart bağlantı yuvaları (IDC konnektör)
  • Geniş çıkış çalışma gerilimi aralığı (0-30V)
  • Mikrodenetleyicili sistemlerle uyumluluk (Arduino, NetDuino, MSP430, STM32, Teensy, BeagleBone, MinnowBoard, VoCore)
  • Mikroişlemcili sistemlerle uyumluluk (Raspberry Pi, Banana Pi, Intel Galileo)

Teknik Özellikler

  • 100% CMOS teknolojisi
  • Besleme voltajı 6v (en az) 12v (en fazla)
  • Ters polarma koruması
  • Besleme aşırı akım koruması (100mA sigorta)
  • Besleme ani dalgalanma (spike) koruması
  • Güç tüketimi ~50mA
  • Kontrol giriş sayısı 4
  • Veri giriş sayısı 1
  • Giriş verisi uzunluğu 96 bit
  • Çıkış sayısı x96
  • Her bir çıkış akımı 3A (normal) 4.4A (en fazla) *[1]
  • Her bir çıkış voltajı 12v (normal) 30v (en fazla)
  • Toplam çıkış akımı 100A (en fazla)
  • Veri giriş frekansı 10Mhz (normal), 25Mhz (en fazla)
  • Kaskat bağlanabilme (X * 96)
  • Güç indikatör led’i
  • Veri işleme indikatör led’i
  • Aşırı güç koruma sigortası
  • Elektro manyetik girişim koruması (Anti EMI )
  • Test noktaları (Data, Clock, Latch, Besleme)

[1] Bu durumda kartın uygun bir fan yardımı ile soğutulması tavsiye edilir.

Not: Seri sürücü, içerisinde Sistem Biriminin de yer aldığı bir otomasyon sisteminin çalışması için mutlaka gereklidir. Yüzlerce kartı art arda bağlayabilirsiniz. Kart ile bir çok elektronik yükü denetleyebilirsiniz. Kart hakkında daha fazla bilgi sahibi olmak için lütfen donanım bölümünü ziyaret ediniz.

SS963 Katalog (Türkçe).pdf İndir
SS963 Catalog (English).pdf Download
SS963 Geliştirme Süreci.pdf İndir

 SS963 kaynak kodları
